Pasador de placa base roscado galvanizado M10

JG fabrica elPasador de placa base roscado galvanizado M10para aplicaciones industriales de montaje, fijación y montaje de equipos. Este componente de montaje roscado M10 personalizado combina una placa base ancha de acero estampado con una rosca externa de precisión, creando una conexión estable de distribución de carga para ensamblajes OEM.

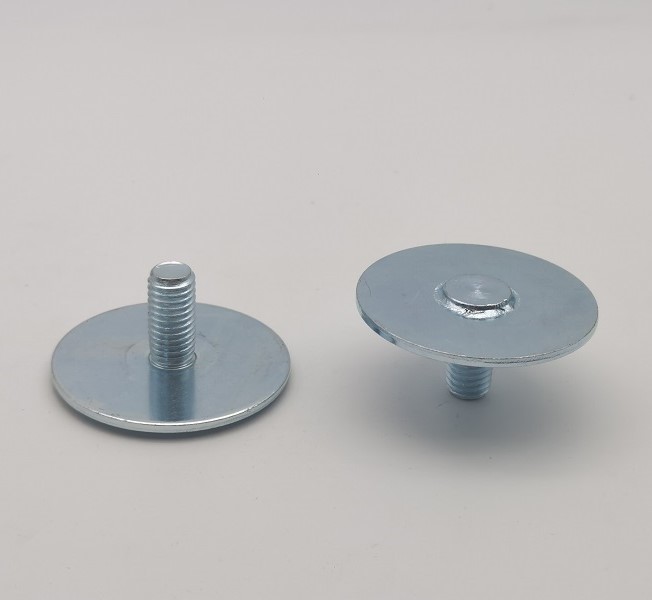

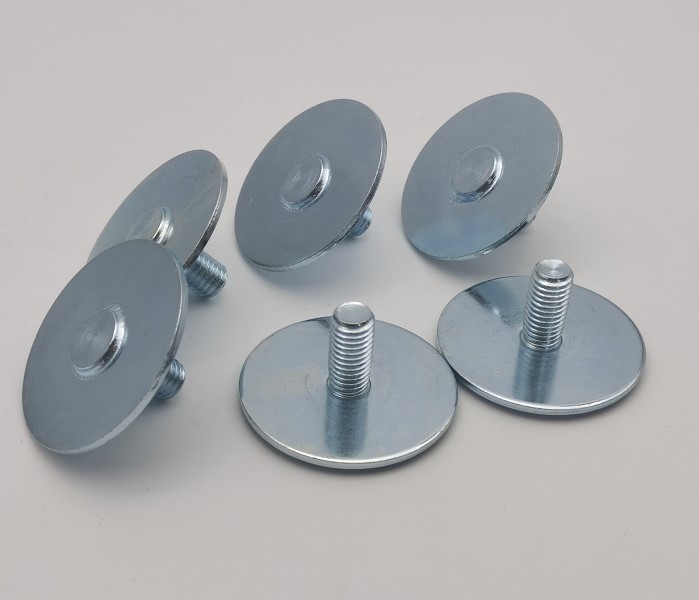

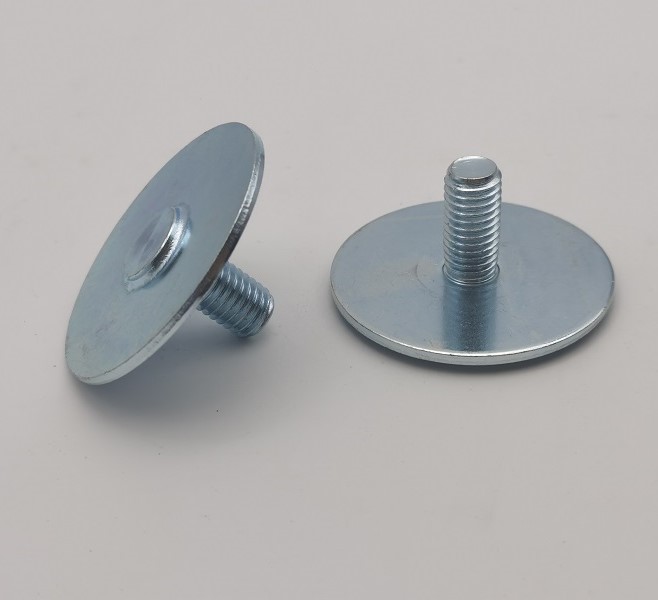

El pasador de placa base roscado galvanizado M10 está fabricado con acero con bajo contenido de carbono AISI 1008 o un equivalente aprobado. El componente tiene una base redonda de 49,5 ±0,3 mm, un espesor de placa de 2,2 mm y una rosca externa M10×1,5-6g con una longitud de rosca de 20 mm. Todas las dimensiones se fabrican e inspeccionan según el plano M030192.

Proceso de fabricación y valor de ingeniería

La producción del pasador de placa base roscado galvanizado M10 requiere el corte y estampado controlados de la placa redonda, la preparación del pasador roscado, el laminado del hilo, la unión mecánica segura, el desbarbado, la limpieza y el cincado transparente. El control del proceso se centra en la planitud de la placa base, la perpendicularidad de los pasadores, la seguridad de las juntas y la geometría consistente de la rosca.

La amplia base de 49,5 mm distribuye la carga de montaje sobre una mayor superficie de contacto. La alineación precisa entre el pasador roscado y la placa estampada permite una instalación estable. Después del ensamblaje y el revestimiento, la rosca M10×1,5-6 g se verifica con medidores calibrados PASA/NO PASA para evitar que la acumulación de recubrimiento afecte el ajuste.

Aplicaciones

• Montaje de equipos industriales
• Conjuntos de chapa y envolventes.
• Protectores de maquinaria y paneles de acceso.
• Montajes de automoción y transporte.
• Sistemas de fijación OEM personalizados

Galvanizado transparente según ASTM B633

El pasador de placa base roscado chapado en zinc M10 recibe un recubrimiento de zinc transparente según ASTM B633 SC2 Tipo V. El recubrimiento proporciona una apariencia metálica limpia y protección contra la corrosión mientras mantiene las dimensiones funcionales de la rosca. Después del acabado se inspecciona la cobertura del revestimiento, la apariencia y la aceptación del hilo.

Especificaciones técnicas

Control de calidad e informes de lotes

Cada lote delPasador de placa base roscado galvanizado M10se controla mediante la verificación del material entrante, verificaciones dimensionales durante el proceso y la inspección final. Las características críticas incluyen el diámetro y el espesor de la placa, la longitud de la rosca, la aceptación del calibre M10×1,5-6g, la alineación de los pasadores, la integridad de la junta y el estado de la superficie acabada.

• Certificado de material con composición química y propiedades mecánicas.
• Informe estricto de propiedades mecánicas para cada lote de producción.
• Informe de inspección dimensional según plano M030192
• Inspección del calibre PASA/NO PASA después del enchapado
• Informe de inspección de revestimiento y trazabilidad de lotes.
• Pruebas de extracción, empuje o torsión de juntas cuando lo especifique el plan de control aprobado

Requisitos de mano de obra

El pasador de la placa base roscada galvanizada M10 debe estar libre de rebabas y bordes afilados. Las piezas acabadas también deben estar libres de aceite, residuos de disolventes, corrosión, manchas y otros contaminantes. La inspección visual confirma una superficie galvanizada limpia y uniforme sin daños que puedan afectar el montaje o la apariencia.

Fabricación OEM de JG

JG admite prototipos, muestras de producción y fabricación en volumen dePasador de placa base roscado galvanizado M10. La revisión de ingeniería cubre la capacidad de fabricación, las herramientas, el control de roscas, la verificación de juntas, el enchapado y la documentación de inspección. Envíe a JG su dibujo, demanda anual y requisitos de documentos de calidad para obtener una cotización.
