Fundición de cuerpo de válvula de aluminio A356-T6 personalizada

Fundición de cuerpo de válvula de aluminio A356-T6 personalizada

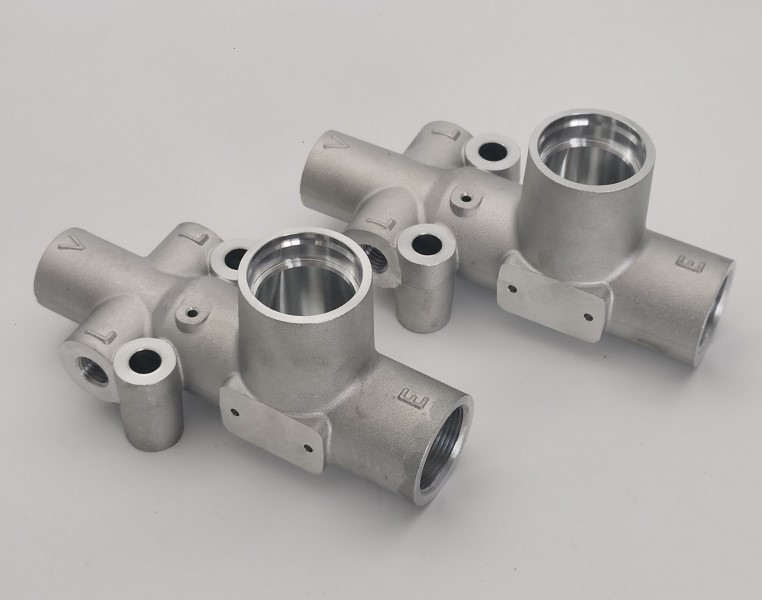

JG fabrica elFundición de cuerpo de válvula de aluminio A356-T6 personalizadapara equipos de control de fluidos, hidráulicos y neumáticos que requieren una carcasa liviana con múltiples pasajes que se cruzan. La pieza combina una forma fundida compleja con orificios, asientos de sellado, caras de montaje y roscas internas mecanizados con precisión. La fundición reduce el desperdicio de material y crea la geometría externa ramificada de manera eficiente, mientras que el mecanizado CNC establece las interfaces funcionales necesarias para un ensamblaje confiable.

La versión de producción utiliza aleación de aluminio A356 en estado T6. La química del material se verifica por lotes y el cuerpo de la válvula terminado recibe una inspección dimensional, de rosca y de fugas. Una prueba de fuga documentada a 0,65 MPa con una retención de 40 segundos no produjo fallas en el lote de siete piezas probado, lo que confirma la integridad del cuerpo que contiene presión.

Proceso de fundición de aluminio y mecanizado CNC

ElFundición de cuerpo de válvula de aluminio A356-T6 personalizadacomienza con la fundición de aluminio controlada para formar la carcasa de múltiples ramas, los salientes y la geometría interna de la ruta de flujo. La condición T6 proporciona un equilibrio útil entre resistencia, estabilidad dimensional y maquinabilidad. Luego se establecen datos de mecanizado a partir de la pieza fundida para que cada puerto roscado, orificio de precisión y superficie de sellado se ubiquen de manera consistente.

1. Control de lotes de material y fundición de aluminio A356
2. Fundición del cuerpo de válvula y solidificación controlada.
3. Limpieza, eliminación de compuertas y preparación de superficies.
4. Verificación de la condición del tratamiento térmico T6
5. Mecanizado de referencia y configuración de accesorios de precisión.
6. Mandrinado, refrentado, taladrado y roscado interior CNC
7. Desbarbado y limpieza de canales de flujo que se cruzan
8. Inspección dimensional, de rosca y de acabado superficial.
9. Prueba de fuga de 0,65 MPa con una retención de 40 segundos
10. Limpieza final, documentación y embalaje de exportación.

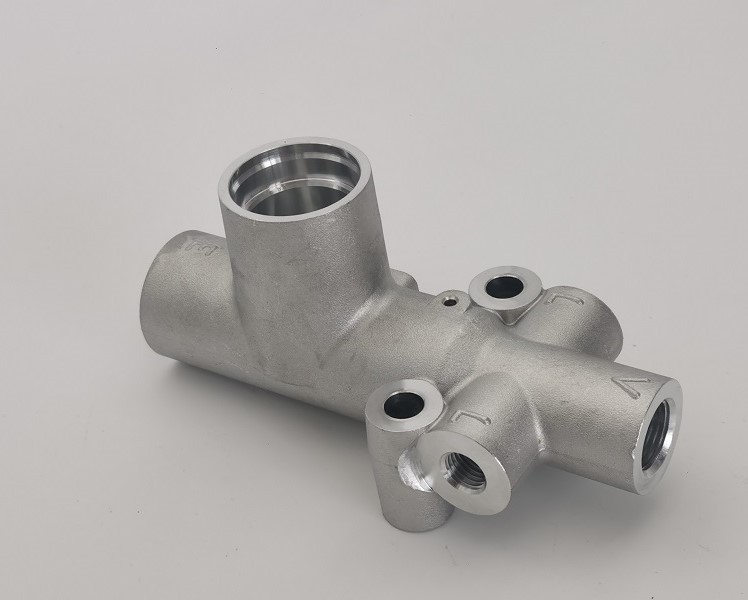

Geometría multipuerto compleja

La carcasa de la válvula contiene varios puertos que se cruzan y dispuestos en diferentes direcciones. Esta geometría crea dos desafíos de fabricación vinculados: mantener la integridad de la fundición en torno a cambios en el espesor de la sección y ubicar con precisión los pasajes mecanizados desde puntos de referencia estables. La planificación del proceso también debe proporcionar acceso a las herramientas a las características internas sin dañar las superficies fundidas circundantes.

JG controla la orientación del accesorio y la secuencia de mecanizado para que el orificio principal, los puertos laterales, los orificios de montaje y las conexiones roscadas permanezcan correctamente relacionados. Para elFundición de cuerpo de válvula de aluminio A356-T6 personalizada, la eliminación de rebabas es especialmente importante donde los conductos perforados se cruzan dentro de la carcasa. Los bordes internos se limpian para permitir un flujo sin obstrucciones y evitar que partículas sueltas ingresen al sistema final.

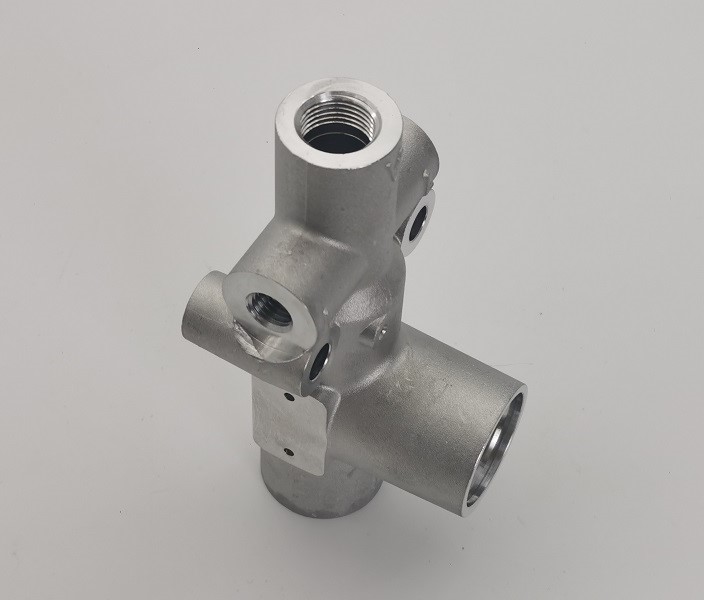

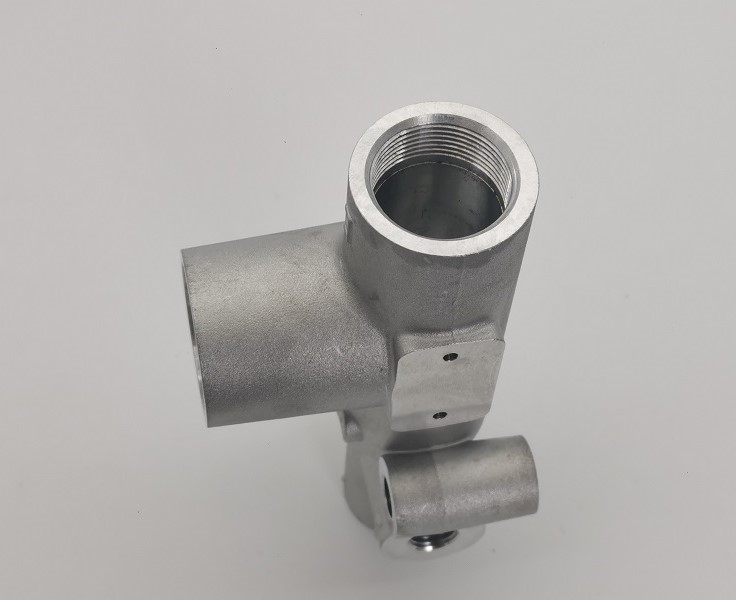

Orificios, roscas y superficies de sellado de precisión

El dibujo incluye un orificio de precisión H7 de 28 mm, un diámetro de ubicación K7 de 32 mm y características de puerto H8 de 26 mm. Las conexiones roscadas incluyen M28 x 1,5-7H, M18 x 1,5-7H y M12 x 1,5-7H. Estas características requieren herramientas controladas, sujeción rígida y una inspección de rosca adecuada para lograr un ajuste de ensamblaje repetible.

El rendimiento del sellado depende de algo más que el diámetro únicamente. La redondez del orificio, la coaxialidad, la posición de la cara, la geometría del chaflán y el acabado superficial local afectan los componentes de la válvula instalada. ElFundición de cuerpo de válvula de aluminio A356-T6 personalizadaSe mecaniza a partir de datos definidos y se inspecciona con calibres y equipos de medición de coordenadas seleccionados para cada característica crítica.

Pruebas de fugas para la integridad de la presión

Cada cuerpo de válvula que contiene presión requiere confirmación de que las interfaces fundidas y mecanizadas sean herméticas. La prueba de producción documentada aplica una presión de 0,65 MPa y mantiene la presión durante 40 segundos. El lote referenciado contenía siete cuerpos de válvulas, con cero fallas y un resultado global OK.

Las pruebas de fugas ayudan a identificar porosidad, sellado incompleto, roscas dañadas o defectos de paso que pueden no ser visibles durante la inspección dimensional ordinaria. Las condiciones de prueba y los resultados de aceptación se pueden registrar para la trazabilidad de la producción. Esta verificación brinda a los clientes OEM confianza adicional en laFundición de cuerpo de válvula de aluminio A356-T6 personalizadaantes de que entre al ensamblaje final del equipo.

Verificación de materiales A356-T6

El material de producción real es aluminio A356-T6. Un análisis químico por lotes confirmó 7,001 % de silicio, 0,085 % de hierro, 0,024 % de cobre, 0,015 % de manganeso, 0,334 % de magnesio, 0,012 % de zinc y 0,119 % de titanio, con un resultado general correcto. La aleación proporciona buena moldeabilidad, resistencia a la corrosión y maquinabilidad para carcasas de presión complejas.

Los certificados de materiales identifican la referencia del dibujo, el número de informe y el lote del horno para su trazabilidad. La combinación de la verificación química con los registros de proceso e inspección ayuda a JG a mantener un control constante del material desde la fundición hasta el envío final.

Especificaciones técnicas

Acabado superficial y desbarbado

El producto combina intencionalmente superficies uniformes de fundición con interfaces mecanizadas brillantes. Las caras y orificios funcionales se mecanizan sólo cuando se requiere precisión o sellado, preservando el material y las ventajas de costos de la fundición. Las áreas mecanizadas se revisan para detectar vibraciones, marcas de herramientas, abolladuras y otros defectos que podrían afectar el ensamblaje.

Los orificios de intersección, las entradas de rosca y los bordes de paso internos se desbarban cuidadosamente. el completadoFundición de cuerpo de válvula de aluminio A356-T6 personalizadase limpia para eliminar virutas y residuos antes de las pruebas de fugas, lo que ayuda a proteger las válvulas, los sellos y los circuitos de fluidos aguas abajo.

Control de Calidad y Documentación

La planificación de la calidad cubre la verificación del material entrante, la inspección de la primera pieza, las comprobaciones durante el proceso y las pruebas funcionales finales. Se utilizan calibradores, micrómetros, calibres de diámetro interior, calibres de rosca, calibres de altura y equipos CMM según el tipo de característica y la tolerancia. Las dimensiones críticas de sellado y ubicación reciben una inspección enfocada.

Los certificados de materiales, los resultados de las inspecciones dimensionales y los registros de pruebas de fugas están disponibles para su trazabilidad. El informe de material documentado confirma la química del A356-T6, mientras que el informe de fugas registra la presión de prueba, el tiempo de retención, la cantidad y el resultado de aceptación. Estos registros respaldan la aprobación del OEM y la coherencia en los pedidos repetidos.

Características del producto

• Construcción de aluminio A356-T6 para bajo peso y resistencia a la corrosión.
• Fundición compleja de cuerpo de válvula multipuerto
• Orificios y superficies de sellado mecanizados con CNC de precisión
• Conexiones roscadas internas M28, M18 y M12
• Ajustes controlados H7, H8 y K7
• Pasajes internos que se cruzan limpios y sin rebabas
• Prueba de fuga de 0,65 MPa con una retención de 40 segundos
• Química de materiales y trazabilidad de lotes de hornos.
• Documentación de inspección disponible
• Fabricación OEM según planos del cliente.

Aplicaciones

• Conjuntos de válvulas hidráulicas y colectores.
• Equipos de control neumático.
• Sistemas de distribución de fluidos industriales.
• Maquinaria de automatización
• Equipos móviles y de manipulación de materiales.
• Conjuntos de control de presión OEM personalizados

Fabricación de cuerpos de válvulas de aluminio OEM de JG

JG suministra piezas fundidas de aluminio personalizadas que combinan una producción casi perfecta con mecanizado CNC de precisión y pruebas funcionales. La revisión de ingeniería cubre la geometría de la fundición, los datos de mecanizado, los estándares de rosca, la acumulación de tolerancias, la limpieza de los conductos internos y los requisitos de prueba de fugas antes de que comience la producción.

Envíe a JG su dibujo, modelo 3D, cantidad anual y requisitos de documentos de calidad para obtener una cotización. JG puede fabricar elFundición de cuerpo de válvula de aluminio A356-T6 personalizaday carcasas de aluminio similares a prueba de fugas para producción de prototipos, lotes pequeños y OEM repetidos.
