Buje de araña dividido de acero inoxidable 304 personalizado

Buje de araña dividido de acero inoxidable 304 personalizado

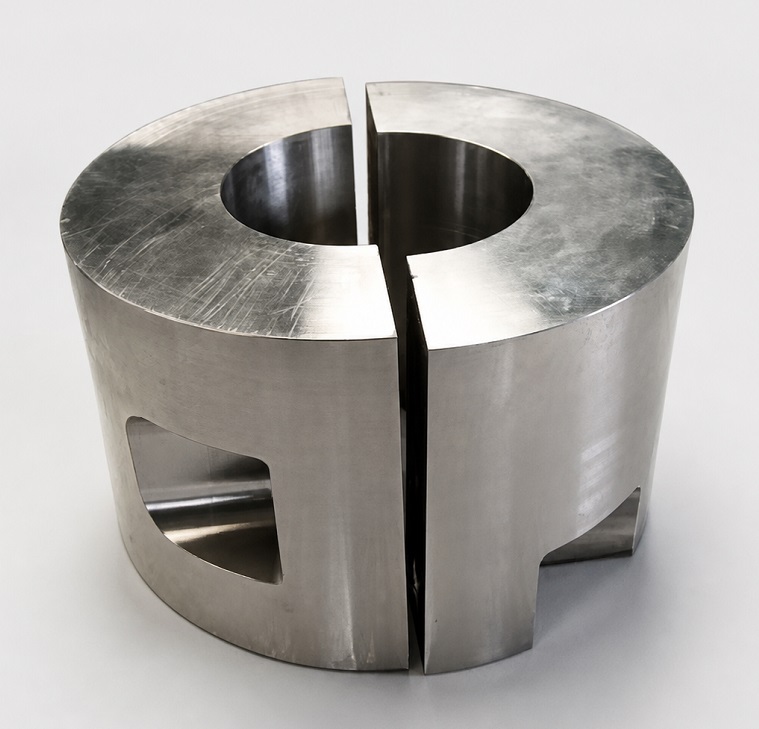

JG fabrica elBuje de araña dividido de acero inoxidable 304 personalizadopara conjuntos mecánicos, de accionamiento y de sujeción industriales de alta resistencia. Este gran cubo está mecanizado a partir de una barra redonda sólida de acero inoxidable 304 y se suministra como un conjunto de dos piezas a juego. La secuencia de fabricación es crítica: todas las operaciones de torneado, taladrado, fresado, taladrado y roscado se completan mientras el cubo permanece entero, y el cubo terminado luego se separa mediante corte por electroerosión por hilo.

Descripción general del producto

El cubo de araña dividido de acero inoxidable 304 personalizado se fabrica según el dibujo AOS05HS32S0001. Sus dimensiones nominales terminadas son 13,00 pulgadas de diámetro exterior, 6,25 pulgadas de diámetro interior y 8,50 pulgadas de longitud axial. El componente incluye dos ventanas de alivio opuestas, elementos laterales escalonados y ubicaciones de pernos emparejados con orificios de paso y roscas profundas 1-1/4-7 UNC.

Proceso de fabricación

1. Verificación y aserrado de barras redondas de acero inoxidable 304.
2. Torneado CNC y mecanizado frontal de gran diámetro
3. Perforación de precisión del orificio central de 6,25 pulgadas
4. Fresado CNC de ventanas en relieve opuesto y elementos externos.
5. Perforación profunda, avellanado y roscado 1-1/4-7 UNC
6. Inspección dimensional completa mientras el cubo está completo.

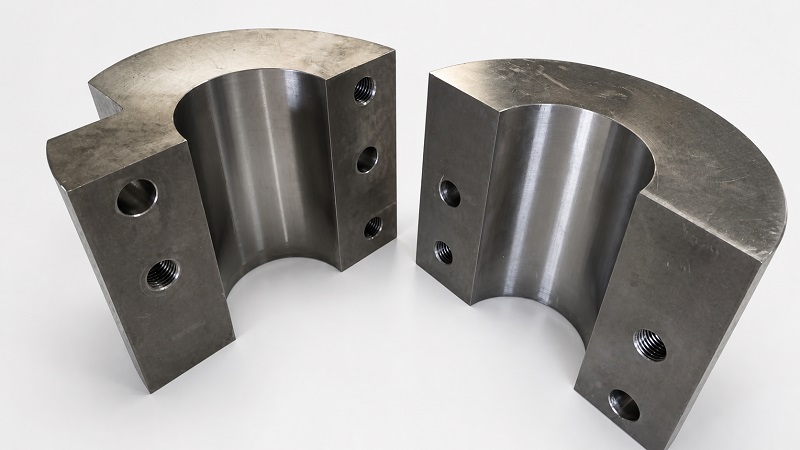

7. Electroerosión por hilo dividiéndose en dos mitades coincidentes
8. Desbarbado de la superficie de corte, identificación de piezas emparejadas e inspección final
9. Limpieza, protección contra la corrosión y embalaje de exportación.

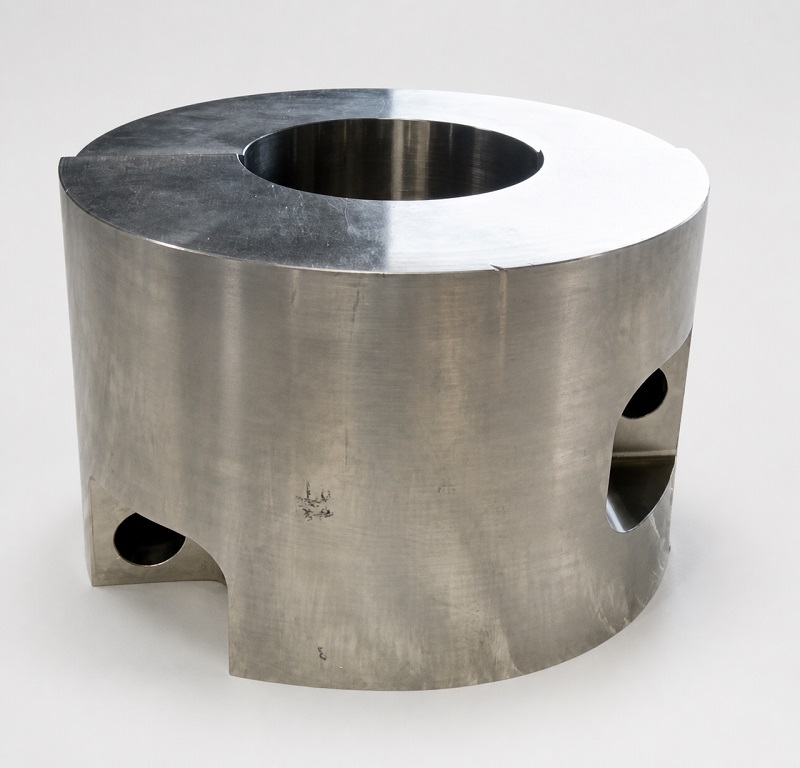

Mecanizado completo antes de la división por electroerosión por hilo

El principal valor de ingeniería del cubo de araña dividido de acero inoxidable 304 personalizado es la secuencia de proceso controlada especificada en el dibujo. Mecanizar el orificio, el diámetro exterior, las caras, las ventanas y las características de los pernos antes de la separación preserva una línea central común y relaciones de referencia consistentes. Luego, la electroerosión por hilo produce una división estrecha y controlada con una fuerza de corte mecánica mínima. Las dos mitades permanecen identificadas permanentemente como un conjunto coincidente.

Precisión de gran diámetro y estabilidad dimensional

Mecanizar un orificio de 6,25 pulgadas a través de un pesado cubo de acero inoxidable 304 requiere una sujeción rígida, una eliminación equilibrada del material y condiciones de corte controladas. La generación de calor y la tensión residual pueden afectar la redondez y la coaxialidad, especialmente cuando se divide el anillo terminado. JG aplica desbaste por etapas, trayectorias de herramientas conscientes del estrés, perforación de acabado e inspección antes y después de la división para verificar que el cubo de araña dividido de acero inoxidable 304 personalizado se ensamble de manera consistente.

Mecanizado de agujeros profundos y roscas 1-1/4-7 UNC

El sistema de sujeción combinado combina orificios de paso en la mitad superior y orificios roscados en la mitad inferior. Las características de dibujo incluyen orificios de 1,281 pulgadas de diámetro hasta una profundidad de 2,50 pulgadas, orificios perforados con rosca de 1,109 pulgadas hasta una profundidad de 3,21 pulgadas y roscas UNC de 1-1/4-7 hasta una profundidad de 2,50 pulgadas. La entrada precisa del orificio, la perpendicularidad, la profundidad de la rosca y la eliminación de virutas son esenciales para un acoplamiento suave del perno y una fuerza de sujeción confiable.

Especificaciones técnicas

Control de calidad

El control de calidad del cubo de araña dividido de acero inoxidable 304 personalizado se centra en la trazabilidad del material, el tamaño y la redondez del orificio, el diámetro exterior, el paralelismo de la cara, la posición del orificio, la profundidad de la rosca y la alineación de las mitades emparejadas. Las roscas internas se verifican utilizando calibres apropiados y ambas mitades se ensamblan después del corte por electroerosión por hilo para confirmar que el orificio, el perfil exterior y el sistema de pernos sigan coincidiendo correctamente.

Características del producto

• Construcción sólida de acero inoxidable AISI 304.
• Gran diámetro exterior de 13 pulgadas y orificio de precisión de 6,25 pulgadas
• Mecanizado CNC completo antes de la separación.
• División por electroerosión por hilo estrecho y de baja fuerza
• Mitades del cubo coincidentes y rastreables
• Roscas internas profundas 1-1/4-7 UNC
• Resistencia a la corrosión para entornos industriales exigentes
• Certificados de materiales e informes dimensionales disponibles.
• Fabricación OEM según planos del cliente.

Aplicaciones

• Conjuntos de eje y sujeción de alta resistencia
• Sistemas de accionamiento industriales
• Gran maquinaria de procesamiento y manipulación.
• Equipos mecánicos resistentes a la corrosión.
• Conjuntos de buje dividido OEM personalizados

Mecanizado CNC de acero inoxidable grande de JG

JG suministra el cubo de araña dividido de acero inoxidable 304 personalizado desde la adquisición de materia prima hasta el mecanizado CNC de gran tamaño, roscado de orificios profundos, separación por electroerosión por hilo e inspección final por pares. Nuestro proceso controla las relaciones entre el orificio, el diámetro exterior, los orificios de montaje y las caras divididas, brindando a los clientes OEM un ensamblaje confiable respaldado por documentación de inspección y materiales.
