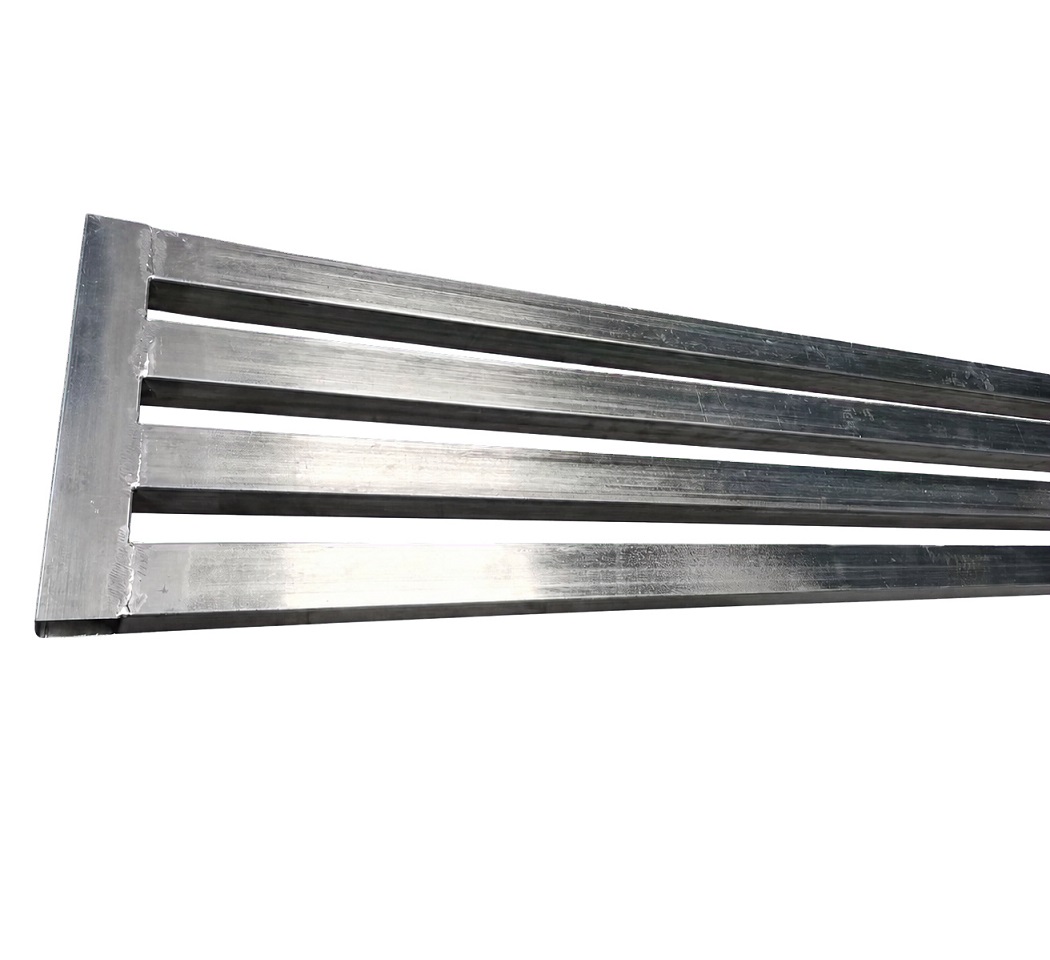

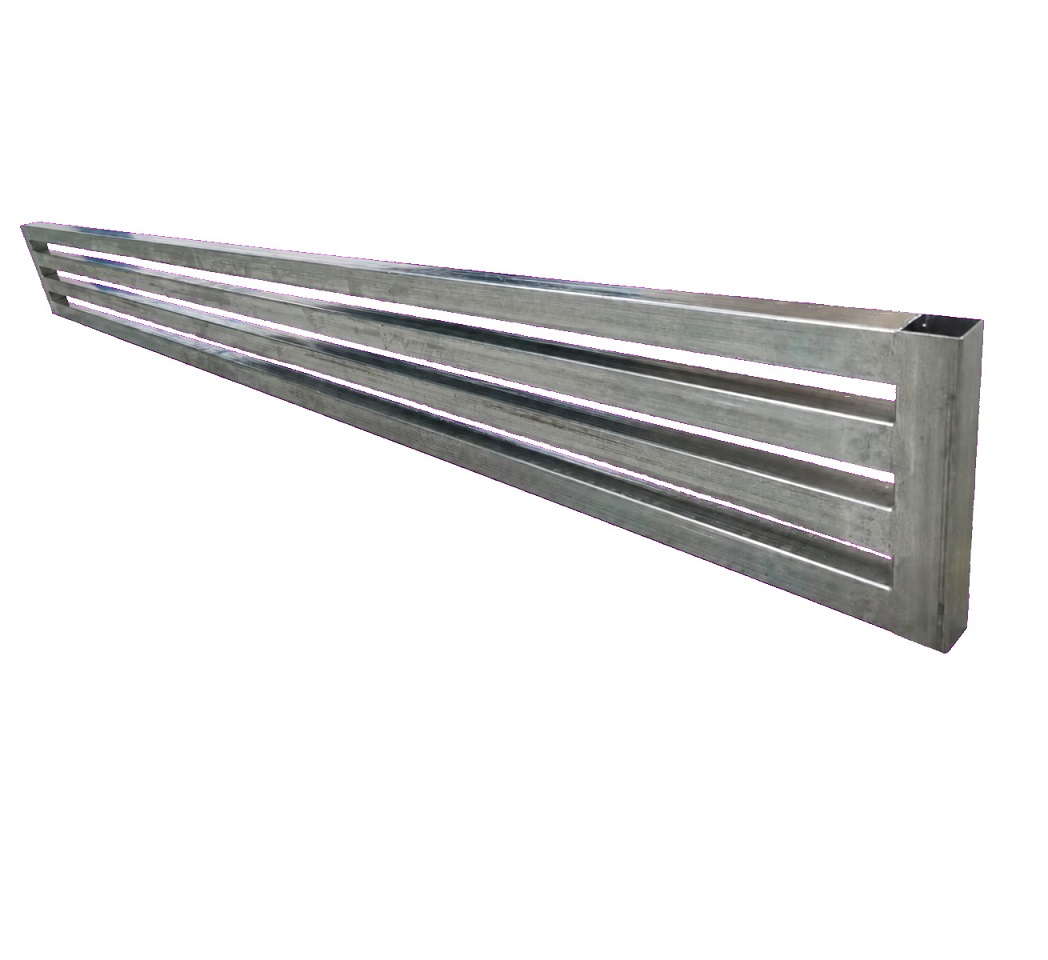

JG fabrica elMarco soldado con bastidor de azulejos de acero galvanizado personalizadoa partir de tubos cuadrados cortados con precisión mediante accesorios de soldadura exclusivos y acabado controlado posterior a la soldadura. El largo marco rectangular consta de cuatro tubos paralelos de 82 pulgadas unidos por dos tubos finales de 9 pulgadas. El conjunto soldado completo mide aproximadamente 2159 × 228,6 mm y proporciona una estructura abierta y resistente para almacenamiento de azulejos, exhibición, manejo de materiales y sistemas de estantes industriales personalizados.

A estante para azulejos de acero galvanizadode esta longitud no es un simple trabajo de soldadura. Los largueros de 2082,8 mm deben permanecer rectos y paralelos mientras que los dos tubos finales mantienen el ancho y la escuadra especificados. JG controla el corte de tubos, la ubicación de los accesorios, la secuencia de soldadura, la entrada de calor y el enfriamiento para minimizar la variación de curvatura, torsión y espaciado en todo el marco de 2159 mm.

Construcción de tubo cuadrado

El bastidor utiliza un tubo cuadrado de acero galvanizado de 38,1 × 38,1 mm. Los cuatro miembros largos tienen un espesor de pared especificado de aproximadamente 0,84 ± 0,152 mm, mientras que los miembros finales de 228,6 mm utilizan una pared más gruesa de aproximadamente 1,22 ± 0,152 mm. Esta combinación proporciona una estructura liviana con conexiones finales reforzadas. Las dimensiones del material se verifican antes de la fabricación porque el tamaño del tubo, el espesor de la pared y la rectitud afectan directamente el acabado.marco de tubo cuadrado soldado.

Desafíos de fabricación y soluciones JG

• Rectitud de marco largo:Accesorios dedicados soportan los tubos de 2,1 metros y controlan la curvatura durante la soldadura y el enfriamiento.
• Distancia entre tubos paralelos:Los puntos de ubicación fijos mantienen los cuatro largueros colocados uniformemente de un extremo a otro.
• Soldadura de pared delgada:La corriente, la longitud y la secuencia de soldadura controladas reducen el quemado, la penetración excesiva y la distorsión por calor.

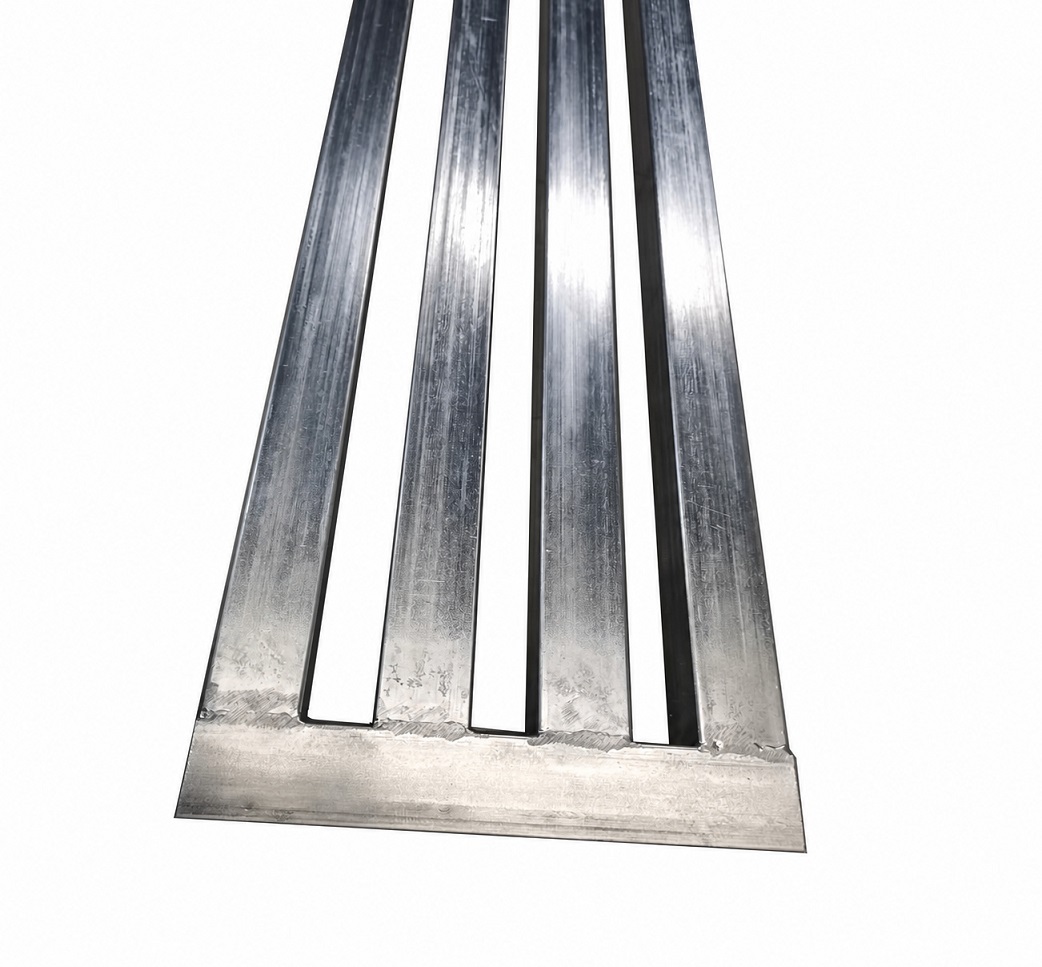

• Cuadratura final:Los travesaños de 228,6 mm están ubicados a partir de puntos de referencia comunes para mantener el ancho total y la geometría rectangular.
• Aspecto limpio de la soldadura:Las salpicaduras, las proyecciones afiladas y las rebabas se eliminan sin dañar la superficie del tubo galvanizado.
• Protección contra la corrosión:Las áreas soldadas reciben galvanización en frío después de la fabricación para restaurar la protección donde la capa de zinc original se ve afectada.

Secuencia de soldadura controlada

JG ensambla elestante para azulejos de acero galvanizadoen un dispositivo de soldadura especialmente diseñado. Primero se colocan los tubos largos contra puntos de referencia estables y los tubos de los extremos se sujetan sin deformar el marco. Las soldaduras por puntos se aplican en una secuencia equilibrada antes de la soldadura final. Alternar las ubicaciones de las soldaduras ayuda a distribuir el calor y limita la distorsión acumulada a lo largo del marco largo.

Los miembros largos de paredes delgadas requieren un cuidadoso control del proceso. El calor excesivo puede causar colapso local, quemaduras o deformaciones visibles, mientras que el calor insuficiente puede producir uniones débiles. JG selecciona los parámetros de soldadura de acuerdo con el espesor real de la pared del tubo y verifica la consistencia de la unión durante la producción. el completadoestante de azulejos soldadose deja enfriar en condiciones controladas antes de la inspección dimensional final.

Galvanizado en frío después de soldar

La soldadura local elimina o daña el recubrimiento de zinc alrededor de cada junta. Después de la limpieza y el desbarbado, las zonas de soldadura expuestas se tratan con material de galvanización en frío. El recubrimiento proporciona una capa protectora rica en zinc y mejora la resistencia a la corrosión alrededor de las juntas fabricadas. JG comprueba elrejilla soldada galvanizada en fríopara una cobertura completa, bordes limpios y una apariencia industrial consistente.

Proceso de fabricación

1. Inspección de tubo cuadrado galvanizado entrante
2. Corte de precisión de miembros de 82 y 9 pulgadas
3. Preparación de extremos y eliminación de rebabas.
4. Carga de accesorios y alineación de referencia.
5. Soldadura por puntos equilibrada
6. Soldadura final controlada
7. Enfriamiento y liberación de accesorios.
8. Limpieza de soldadura y desbarbado completo.
9. Galvanizado en frío en zonas de soldadura.
10. Inspección dimensional y visual.
11. Embalaje protector de exportación

Control de calidad

Las dimensiones críticas se verifican mediante inspecciones periódicas y del primer artículo. JG verifica la longitud total de aproximadamente 2159 mm, el ancho total de 228,6 mm, la sección del tubo, el espesor de la pared, el espaciado paralelo y la cuadratura del marco. Se utilizan reglas, calibres calibrados y dispositivos de inspección especialmente diseñados de acuerdo con los requisitos del dibujo. el terminadoestante para azulejos de acero galvanizadoTambién se inspecciona para detectar continuidad de soldadura, salpicaduras excesivas, bordes afilados, daños en la superficie y cobertura completa de galvanizado en frío.

La frecuencia de inspección se puede ajustar al plan de control del cliente. Registros de materiales, informes de inspección dimensional, muestras de soldadura y requisitos de embalaje están disponibles para proyectos OEM calificados. La inspección constante ayuda a todosestante para azulejos de acero galvanizadose adaptan al conjunto de almacenamiento, exhibición o manipulación más grande del cliente.

Características del producto

• Marco soldado largo de 2159 mm.
• Tubo cuadrado galvanizado de 38,1 × 38,1 mm.
• Cuatro miembros de soporte longitudinales espaciados uniformemente
• Construcción ligera de paredes delgadas
• Rectitud y paralelismo controlados
• Galvanizado en frío aplicado después de la soldadura.
• Bordes fabricados limpios y sin rebabas
• Dimensiones y configuraciones OEM disponibles

Aplicaciones

• Sistemas de almacenamiento y exhibición de azulejos.
• Bastidores de soporte de piedra y paneles
• Bastidores de manipulación de materiales para almacenes
• Estructuras de exhibición minorista
• Equipos de almacenamiento industriales
• Conjuntos de acero soldados a medida

¿Por qué elegir JG?

• Más de 20 años de experiencia en fabricación de metales OEM
• Accesorios dedicados para marcos soldados largos
• Capacidad de soldadura de tubos cuadrados de pared delgada
• Soporte para prototipos, lotes pequeños y producción repetida
• Control de primer artículo e inspección periódica
• Embalaje de exportación estable para piezas fabricadas largas
• Soporte de ingeniería para la capacidad de fabricación y el control de costes.

Envíe a JG su plano, especificación del tubo, cantidad anual y requisitos de embalaje para una revisión de fabricación. Nuestro equipo de ingeniería evaluará el diseño del accesorio, la secuencia de soldadura, los riesgos de rectitud y los requisitos de protección contra la corrosión para su pedido personalizado.estante para azulejos de acero galvanizadou otro conjunto de tubo cuadrado soldado.
