JG fabricaTapas de araña de acero inoxidable 304 personalizadascomo un conjunto de precisión de dos piezas combinado para equipos industriales OEM. Mecanizados en acero inoxidable sólido AISI 304, los bloques superior e inferior combinan orificios de montaje alineados con precisión, roscas UNF profundas y un asiento formado simétricamente. El diseño requiere un mecanizado coordinado de ambas mitades para que el conjunto completo se cierre uniformemente y mantenga una geometría de sujeción consistente.

Descripción general del producto

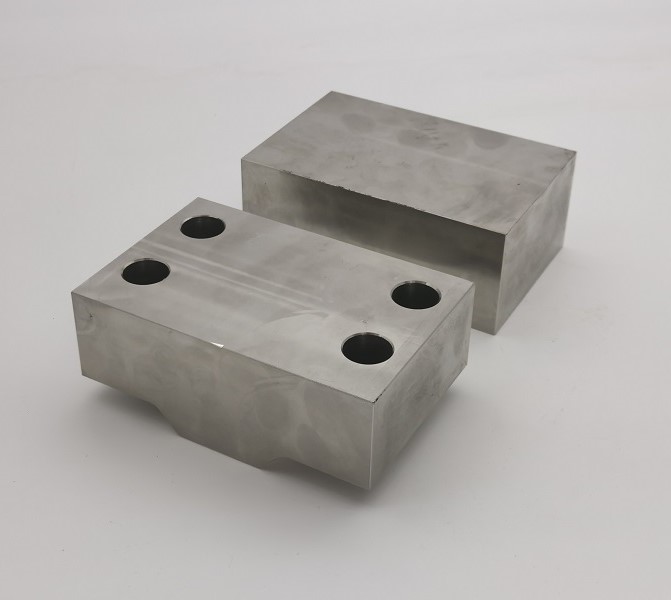

Las tapas tipo araña de acero inoxidable 304 personalizadas se fabrican según el dibujo 16SG-7-B19. Cada conjunto consta de dos bloques de acero inoxidable nominales de 2 x 3-1/4 x 5 pulgadas. El par terminado incorpora cuatro posiciones de sujeción y un perfil central con transiciones de 135 grados, radios típicos de 1/4 de pulgada y una altura de perfil controlada de 7/16 de pulgada.

Proceso de fabricación

1. Preparación de bloques de acero inoxidable 304 y verificación de materiales.
2. Establecimiento de datos de referencia y planeado CNC de precisión
3. Fresado CNC de desbaste y acabado de la ranura escalonada central
4. Perforación coordinada de cuatro agujeros a través del bloque superior adaptado
5. Rosca 5/8-18 UNF en el bloque inferior
6. Rotura de cantos, desbarbado y limpieza de roscas internas
7. Inspección visual y dimensional de pares emparejados
8. Limpieza protectora y embalaje de exportación.

Características del producto

• Construcción de acero inoxidable AISI 304 resistente a la corrosión
• Conjunto mecanizado CNC de dos piezas a juego
• Alineación precisa de cuatro orificios en ambos bloques
• Roscas internas profundas 5/8-18 UNF
• Perfil de asiento central simétrico de 135 grados
• Orificios, roscas y bordes mecanizados sin rebabas
• Trazabilidad de materiales e informes dimensionales disponibles.
• Producción OEM según dibujos del cliente.

Alineación de orificios de dos piezas emparejadas

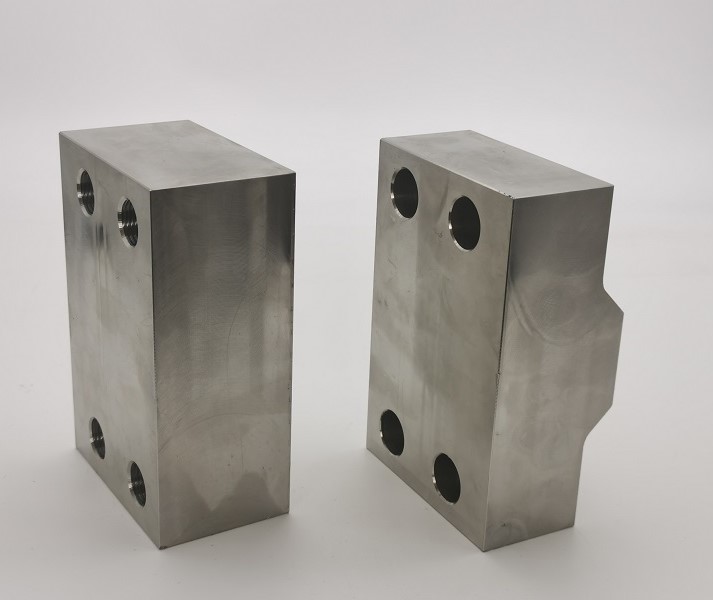

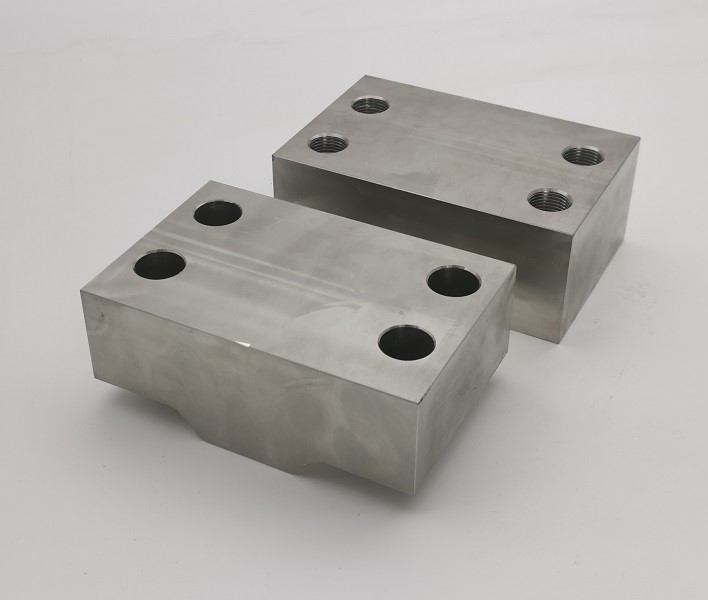

Un importante desafío de fabricación de las tapas de araña de acero inoxidable 304 personalizadas es mantener el patrón de cuatro orificios en ambos componentes. El bloque superior utiliza orificios de paso de 11/16 pulgadas, mientras que el bloque inferior utiliza orificios perforados con rosca de 37/64 pulgadas con roscas UNF de 5/8-18 a una profundidad especificada de 1-1/8 pulgadas. Los puntos de referencia comunes y las configuraciones coordinadas ayudan a que cada perno entre suavemente sin forzar ni enroscar durante el ensamblaje.

Geometría de ranura controlada de 135 grados

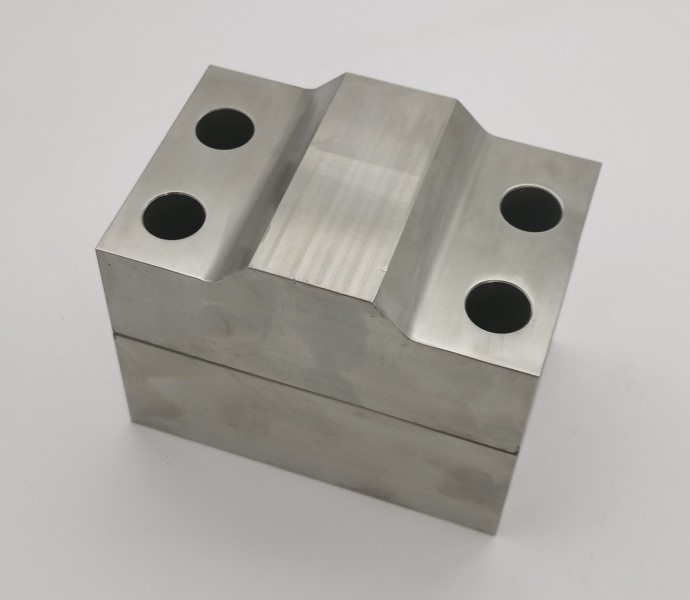

El perfil del asiento central distingue las tapas de araña de acero inoxidable 304 personalizadas de los bloques de sujeción rectangulares convencionales. Ambas caras de transición de 135 grados deben permanecer simétricas con respecto a la línea central, fusionarse con los radios especificados de 1/4 de pulgada y mantener la altura del perfil requerida. La sujeción estable de la pieza y las pasadas de acabado controladas reducen los desajustes, las marcas de herramientas y la distorsión local.

Especificaciones técnicas

Control de calidad de roscas y superficies

Cada conjunto de tapas de araña de acero inoxidable 304 personalizadas se verifica para determinar la posición del orificio, el tamaño de la broca, el compromiso de la rosca, las dimensiones generales y la conformidad del perfil. Los medidores de rosca pasa/no pasa verifican las roscas 5/8-18 UNF. Las caras mecanizadas se inspeccionan para detectar rebabas, bordes afilados, contaminación y daños por manipulación, mientras que los componentes combinados se protegen contra mezclas durante la limpieza y el embalaje.

Aplicaciones

• Conjuntos industriales de sujeción y soporte.
• Accesorios de maquinaria personalizados
• Equipos y herramientas de acero inoxidable.
• Conjuntos mecánicos OEM que requieren tapas coincidentes
• Equipos de producción resistentes a la corrosión.

Mecanizado de acero inoxidable OEM de JG

JG suministra tapas de araña de acero inoxidable 304 personalizadas desde cantidades de prototipo hasta producción repetida. Nuestro equipo de ingeniería controla la identificación de materiales, los datos de referencia de las piezas emparejadas, la geometría de las ranuras, la alineación de los orificios roscados y la inspección final durante todo el proceso de mecanizado CNC. Los clientes pueden solicitar certificados de materiales, informes de inspección dimensional y soporte de fabricación completo basado en planos.
