Manubrio de dirección del manipulador de materiales de acero fundido

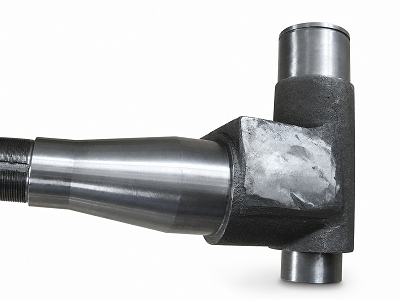

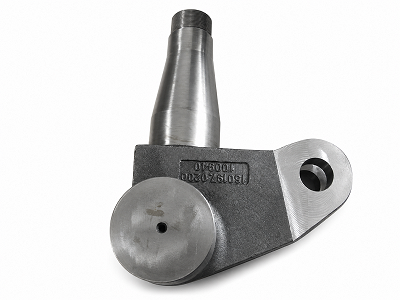

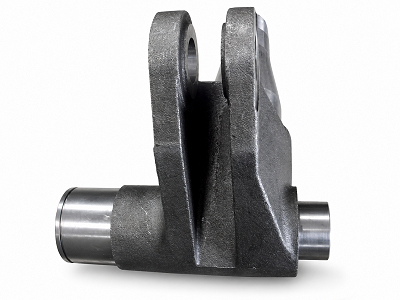

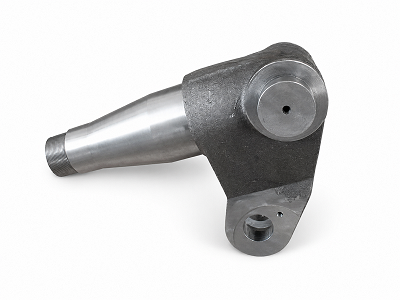

JG fabrica elManubrio de dirección del manipulador de materiales de acero fundidopara sistemas de dirección utilizados en maquinaria de manipulación de materiales. Este muñón de dirección derecho combina un eje de rueda cónico, muñones de cojinete grandes y brazos de montaje estilo horquilla en un componente de acero fundido de alta resistencia. La integridad controlada de la fundición y el mecanizado preciso son esenciales porque la pieza soporta cargas de dirección, ruedas e impacto durante el funcionamiento continuo del equipo.

Descripción general del producto

El muñón de dirección del manipulador de materiales de acero fundido está fabricado con acero fundido de cromo-molibdeno controlado por trefilado y tratado térmicamente según los requisitos de propiedades mecánicas QT2. La fundición de precisión crea la compleja geometría de soporte de carga, mientras que el mecanizado posterior produce los asientos de los cojinetes, los muñones coaxiales, los orificios de los pasadores, las caras de ubicación y la rosca M60×2 necesarios para un ensamblaje confiable con el cubo de la rueda y el sistema de dirección.

Proceso de fabricación

1. Fundición de precisión con parámetros controlados de molde, vertido y solidificación.
2. Tratamiento térmico a la condición QT2 especificada.
3. Mecanizado inicial y preparación de superficies de prueba ultrasónicas.
4. Inspección 100% ultrasónica según EN 12680-2 Nivel 2
5. Mecanizado de precisión de muñones, orificios, roscas y caras de referencia.
6. CMM, calibre de diámetro interior, micrómetro y inspección de calibre de rosca
7. Enmascaramiento de todas las superficies funcionales de precisión.
8. Pintura de superficies resistente a la corrosión
9. Inspección final, documentación de lotes y embalaje de exportación.

Valor de ingeniería: alineación del eje y la dirección

El principal desafío de fabricación del muñón de dirección del manipulador de materiales de acero fundido es controlar la relación entre el eje cónico largo, los muñones del cojinete y los orificios de montaje de la horquilla. Los ajustes críticos incluyen las características Ø65g6, Ø95h6, Ø60j6, Ø85j6 y Ø40H7. Los requisitos de coaxialidad de hasta 0,02 mm y los requisitos de perpendicularidad o descentramiento referenciados al dato A exigen accesorios rígidos, tratamiento térmico estable y control del mecanizado de acabado.

Inspección UT y MT Nivel 2

El muñón de dirección del manipulador de materiales de acero fundido se inspecciona ultrasónicamente después del mecanizado inicial, cuando las superficies de prueba proporcionan una transmisión de sonido confiable. El proceso aprobado utiliza inspección de contacto con acoplador de aceite, sondas angulares y de onda longitudinal de 2 MHz, y un reflector de referencia con perforación transversal de Ø3 mm. La pieza fundida completa es examinada con una cobertura del 100% según EN 12680-2 Nivel 2 por personal calificado de Nivel II o Nivel III. También se realizan pruebas de partículas magnéticas (MT) hasta el nivel 2 para verificar la integridad de la superficie y cerca de la superficie en áreas especificadas por el dibujo.

Integridad de la fundición y áreas de reparación restringidas

Las zonas marcadas con dibujos del muñón de dirección del manipulador de materiales de acero fundido tienen niveles de aceptación de defectos internos y de superficie definidos. El área restringida especificada no permite soldar, lo que evita que una reparación no aprobada afecte una transición altamente cargada. La calidad de la superficie, la solidez interna, los márgenes de mecanizado y la disposición rastreable de cualquier indicación se controlan antes de que el componente proceda al mecanizado y pintura final.

Especificaciones técnicas

Propiedades mecánicas y control de materiales.

La especificación del material para el muñón de dirección del manipulador de materiales de acero fundido controla la química del carbono, silicio, manganeso, cromo, molibdeno, fósforo y azufre. Los requisitos mecánicos de QT2 incluyen un límite elástico mínimo de 650 MPa, una resistencia a la tracción de 830-980 MPa, un alargamiento mínimo del 10 % y una dureza HB245-290. Las muestras de prueba, los números de calor y los certificados de materiales proporcionan trazabilidad de los lotes.

Documentos de calidad

• Certificado de inspección de materiales EN 10204
• Informe de composición química
• Informe estricto de propiedades mecánicas para cada lote.
• Informe de tratamiento térmico
• Informe de prueba 100% ultrasónico según EN 12680-2 Nivel 2
• Informe de prueba de partículas magnéticas (MT) Nivel 2
• Informe de inspección dimensional y CMM
• Registro de inspección de dureza
• Registro de pintura e inspección visual final.

Requisitos de superficie y mano de obra

Las superficies mecanizadas del muñón de dirección del manipulador de materiales de acero fundido deben cumplir con los requisitos de ajuste y rugosidad del dibujo y permanecer libres de rebabas, bordes afilados, grietas y defectos de fundición dañinos. Los muñones de precisión, los asientos de los cojinetes, los orificios, las roscas y las caras de referencia se enmascaran antes de pintar para que la protección contra la corrosión no afecte la precisión del ensamblaje. Se aplican marcas de trazabilidad permanentes según el estándar del cliente.

Aplicaciones

• Manipuladores de materiales
• Carretillas elevadoras pesadas y vehículos de almacén.
• Equipos de manipulación de contenedores
• Conjuntos de eje de dirección y cubo de rueda.
• Sistemas de dirección personalizados para equipos pesados

Fundición de precisión OEM de JG

JG proporciona fabricación basada en planos del muñón de dirección del manipulador de materiales de acero fundido desde fundición de precisión hasta tratamiento térmico, mecanizado, inspección UT y MT Nivel 2, pintura y documentación final. El proceso integrado controla la solidez de la fundición, las propiedades mecánicas, las dimensiones de ajuste críticas y la protección de la superficie, lo que respalda un ensamblaje estable y una larga vida útil en aplicaciones exigentes de manipulación de materiales.
