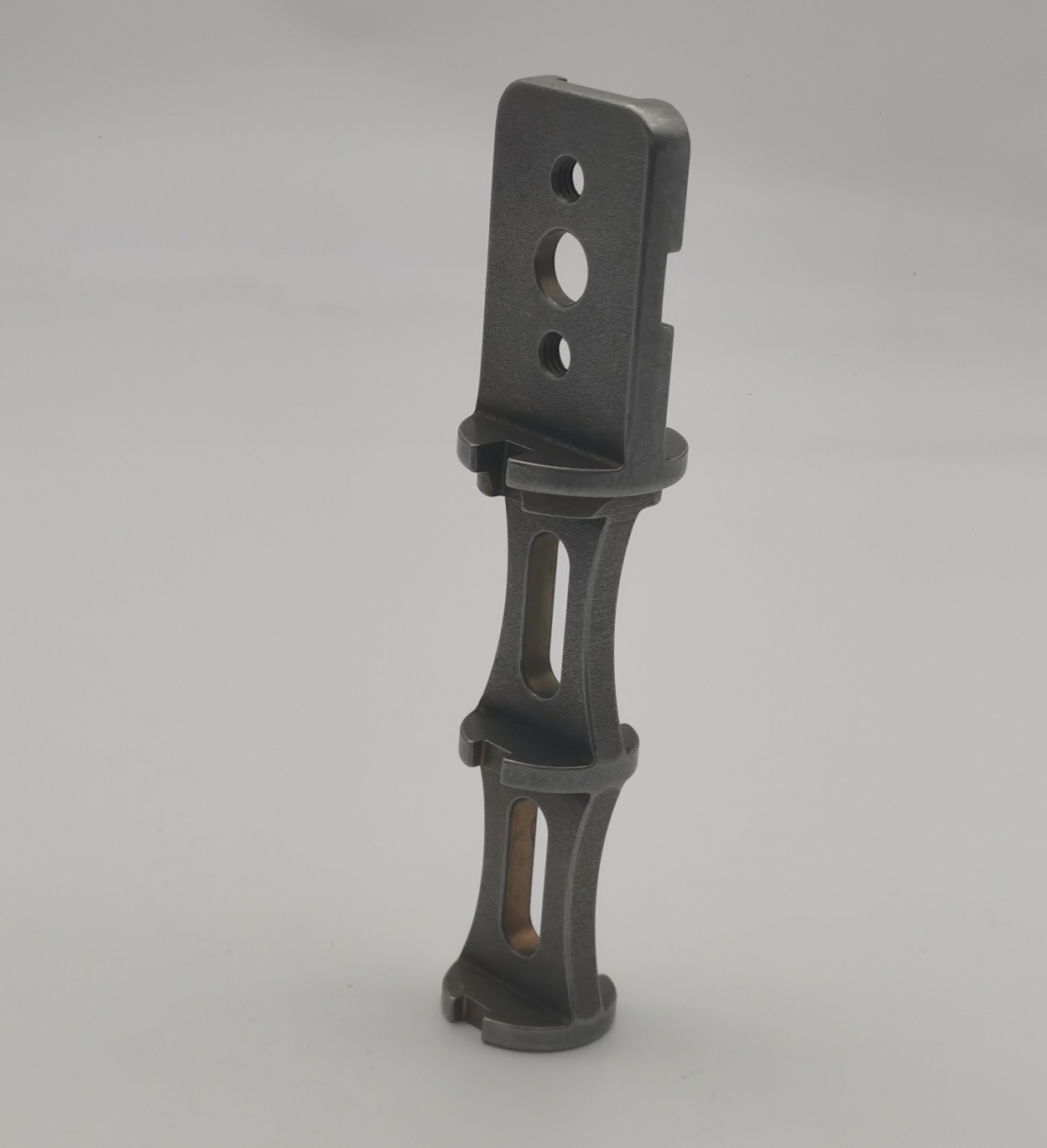

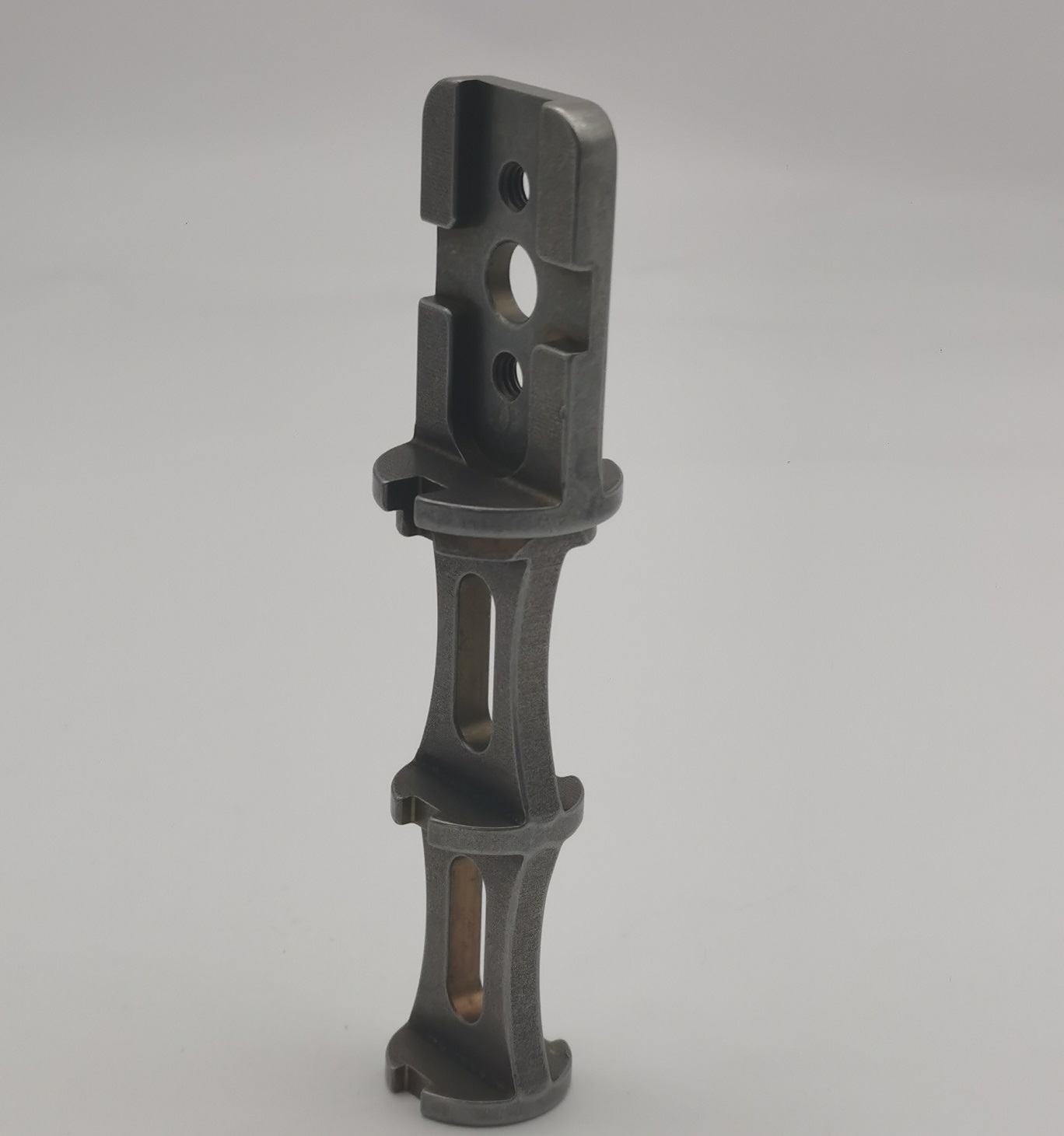

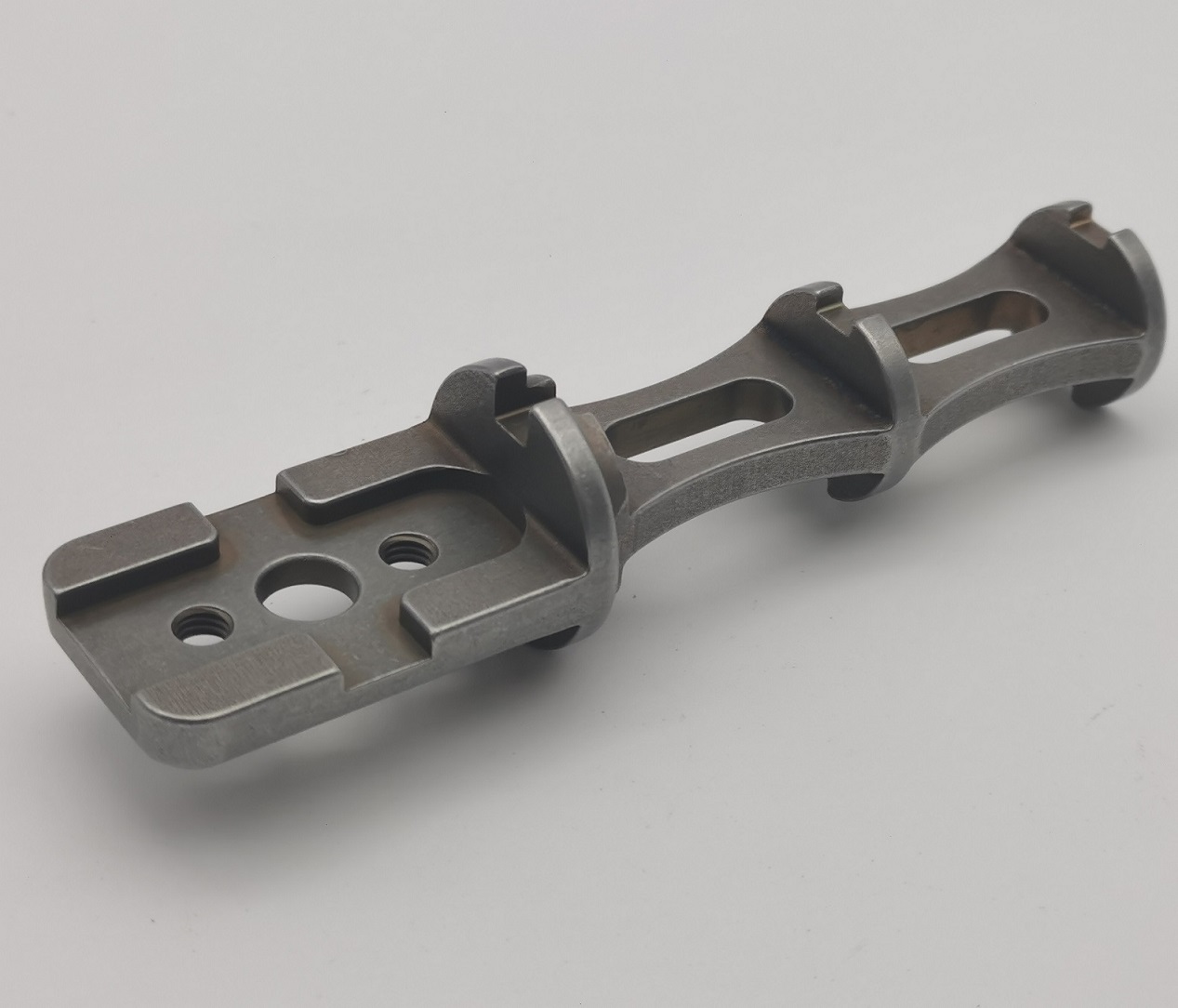

Adaptador de eje de sierra de acero inoxidable 17-4PH personalizado

jgartículosAdaptadores de eje de sierra de acero inoxidable 17-4PH personalizadospara fabricantes de equipos OEM que requieren componentes de conexión mecánica mecanizados con precisión, resistentes a la corrosión y de alta resistencia.

Diseñado para conjuntos de sierras industriales y sistemas de transmisión de potencia personalizados, este adaptador integra características de montaje, orificios roscados, superficies de ubicación y nervaduras reforzadas en una estructura de fundición diseñada con precisión. Al combinar la fundición a la cera perdida con el mecanizado CNC y el tratamiento térmico, JG proporciona soluciones de adaptadores de eje duraderas que cumplen con los exigentes requisitos de ensamblaje mecánico.

Valor de ingeniería

El principal desafío de fabricación es controlar una pieza fundida larga y acanalada manteniendo al mismo tiempo la relación entre la cara de montaje, el orificio central, los orificios roscados y las secciones de soporte curvadas. JG utiliza un proceso de fundición de precisión controlado para formar la geometría compleja cerca de la forma final, seguido del mecanizado CNC de superficies funcionales, agujeros y roscas.

Este enfoque reduce el desperdicio de material y al mismo tiempo preserva la resistencia de la estructura reforzada. Se planean márgenes de mecanizado, ubicación de accesorios y secuencia de tratamiento térmico para limitar la distorsión y mantener un ensamblaje confiable después del endurecimiento.

Especificaciones técnicas

Proceso de fabricación

• Revisión de herramientas y procesos de fundición.
• Fundición de precisión de acero inoxidable 17-4PH
• Desmontaje de la puerta y limpieza preliminar.
• Mecanizado CNC de caras de montaje y agujeros pasantes.
• Mecanizado y calibre de roscas 10-32 UNC-2B
• Tratamiento térmico a 40-45 HRC con doble temple.
• Desbarbado y pulido de bordes controlados
• Inspección dimensional, de rosca y de dureza.
• Limpieza final y embalaje protector de exportación.

Desafíos de fabricación

Produciendo unAdaptador de eje de sierra de acero inoxidable 17-4PH personalizadocon nervaduras delgadas, ranuras largas y secciones de pared cambiantes requiere un control preciso del comportamiento de la fundición y la estabilidad del mecanizado. Estas características estructurales complejas pueden crear riesgos como contracción, deformación e inestabilidad de los accesorios durante la fabricación.

jggestiona estos desafíos mediante la optimización del proceso de fundición, el diseño de alimentación equilibrada, datos de mecanizado definidos y procedimientos de inspección por etapas. Para cada componente del adaptador de eje, la placa de montaje y las características roscadas se mecanizan sólo después de que se establezcan superficies de ubicación estables para mantener relaciones de ensamblaje precisas.

El tratamiento térmico es igualmente importante para los adaptadores de eje de sierra de acero inoxidable 17-4PH. Se aplica doble templado para lograr el rango de dureza requerido de 40-45 HRC y al mismo tiempo mejorar la estabilidad dimensional después del mecanizado. Los orificios, roscas y relaciones de montaje críticos se verifican después del tratamiento térmico en lugar de depender únicamente de mediciones durante el proceso, lo que garantiza un rendimiento confiable en conjuntos de sierras industriales y sistemas mecánicos.

Control de calidad

La inspección cubre la verificación del material, la apariencia de la fundición, las dimensiones mecanizadas, la aceptación de la rosca, la dureza y la condición de los bordes. Los orificios roscados se verifican con calibres apropiados y las dimensiones críticas se miden con equipo de inspección calibrado. Se pueden suministrar certificados de materiales, registros de dureza e informes de inspección dimensional de acuerdo con los requisitos del proyecto.

Aplicaciones

• Conjuntos de ejes de sierra industriales
• Equipos de corte y recorte.
• Sistemas de montaje de transmisión de potencia.
• Maquinaria para fines especiales
• Enlaces mecánicos de servicio pesado
• Equipos OEM personalizados

Preguntas frecuentes

P1: ¿Puede JG fabricar adaptadores de eje de sierra personalizados según los dibujos del cliente?

Sí. JG admite la producción OEM basada en dibujos, modelos 3D y especificaciones técnicas proporcionados por el cliente. La revisión de ingeniería está disponible antes de la producción para evaluar la viabilidad de fabricación.

P2: ¿Por qué elegir acero inoxidable 17-4PH para adaptadores de eje?

El acero inoxidable 17-4PH proporciona alta resistencia, dureza y resistencia a la corrosión después del tratamiento térmico, lo que lo hace adecuado para componentes mecánicos expuestos a cargas repetidas y entornos industriales.

P3: ¿Qué procesos de fabricación se utilizan para este adaptador de eje?

El proceso de producción, como el adaptador de eje de sierra de acero inoxidable 17-4PH personalizado, incluye fundición de precisión, mecanizado CNC, mecanizado de roscas, tratamiento térmico, desbarbado e inspección final.

P4: ¿JG admite la producción de prototipos y lotes pequeños?

Sí. JG admite la fabricación de prototipos, pedidos de lotes pequeños y producción OEM repetida de acuerdo con los requisitos del cliente.

P5: ¿Se pueden proporcionar informes de inspección con las piezas terminadas?

Sí. Se pueden proporcionar certificados de materiales, registros de dureza e informes de inspección dimensional de acuerdo con los requisitos del proyecto.

¿Por qué JG?

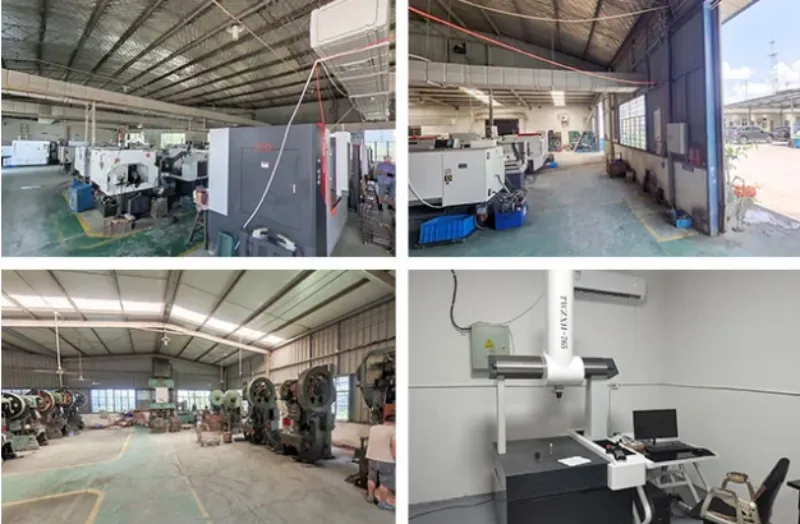

jgcombina fundición de precisión, mecanizado CNC, coordinación de tratamiento térmico e inspección dimensional bajo un programa de fabricación OEM. Nuestro equipo de ingeniería respalda la revisión de planos, la validación de prototipos, lotes pequeños y repetición de producción. Envíe su dibujo 2D y modelo 3D para obtener comentarios sobre la fabricación y una cotización.
