Perno de hombro forjado 17-4 PH personalizado

Perno de hombro forjado 17-4 PH personalizado

JG fabrica elPerno de hombro forjado 17-4 PH personalizadode acero inoxidable endurecido por precipitación para conjuntos de pivote, articulación, bisagra y control de movimiento de alta resistencia. A diferencia de un sujetador mecanizado estándar, este componente debe comenzar como una forja y luego pasar por un mecanizado CNC controlado, producción de hexágono interno, endurecimiento por envejecimiento y laminado de roscas post-endurecido. El proceso combinado le da a cadaPerno de hombro forjado 17-4 PHalta resistencia, rendimiento confiable contra la fatiga y geometría estable para servicios industriales exigentes.

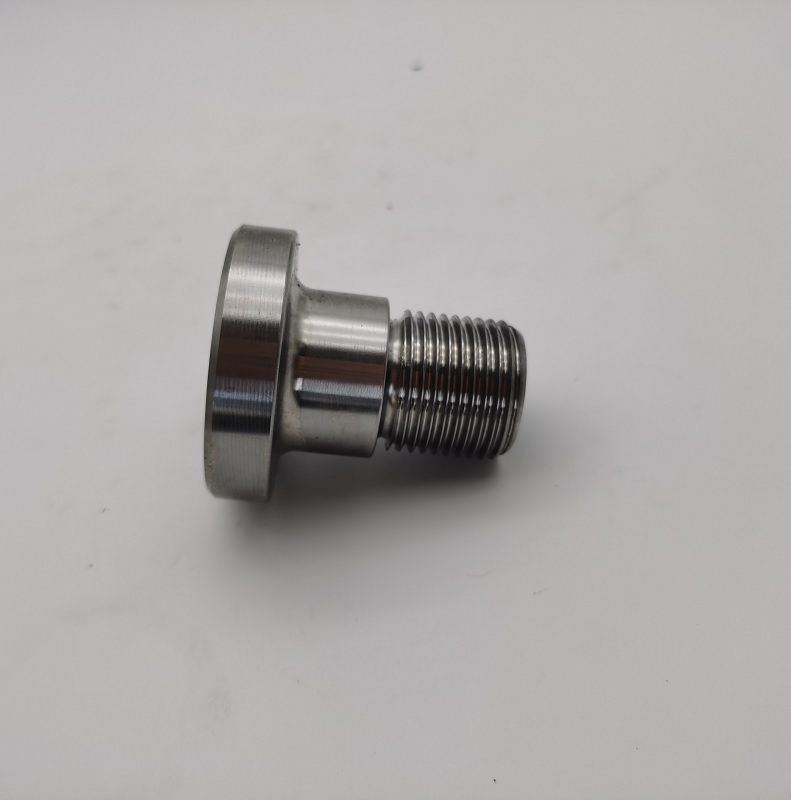

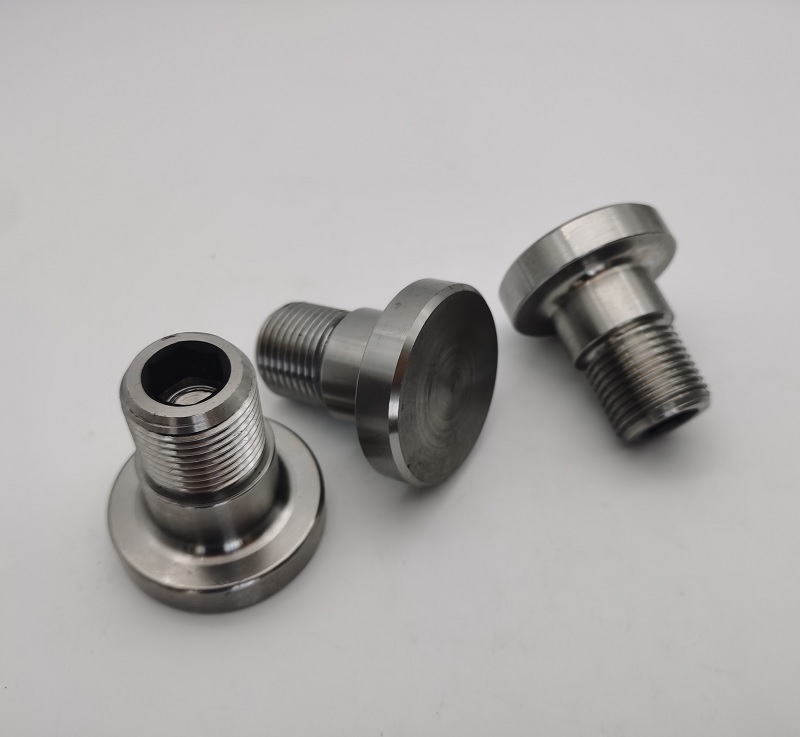

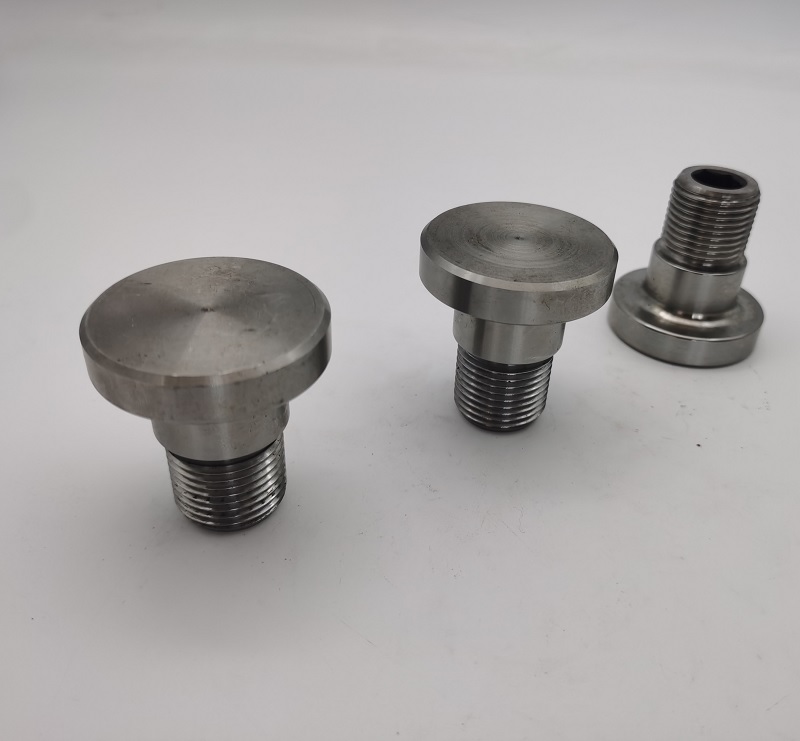

ElPerno de hombro forjado 17-4 PHtiene una cabeza grande de 1,875 pulgadas, un hombro de precisión de aproximadamente 1,124-1,127 pulgadas de diámetro y una rosca externa 1-12 UNF Clase 3A. El hexágono hembra, los radios de transición, el alivio de la rosca y las superficies del hombro deben funcionar juntos como un conjunto funcional. JG controla cada referencia y transición para soportar un torque de instalación repetible, un posicionamiento preciso y una larga vida útil.

Por qué se debe falsificar la pieza

La forja es la base de este perno de hombro personalizado. El proceso mejora el flujo de material a través de la cabeza y el hombro en lugar de eliminar toda la forma de una barra de gran tamaño. Para un sujetador altamente cargado, el flujo de grano controlado ayuda a soportar la fuerza y ​​la resistencia al impacto alrededor de la transición de la cabeza al vástago. JG planifica cuidadosamente los márgenes de forjado para que el torneado CNC posterior pueda limpiar todas las superficies funcionales sin eliminar material innecesario.

Produciendo una consistenciaperno de hombro forjado personalizadoRequiere control de la condición del tocho, llenado del troquel, eliminación de rebabas y alineación de forjado. La variación en la pieza forjada puede afectar el margen de mecanizado, la concentricidad del hombro y la geometría final del cabezal. Por lo tanto, las piezas forjadas entrantes se verifican antes del mecanizado CNC para que no entren piezas en bruto inestables en operaciones posteriores.

Mecanizado CNC y precisión hexagonal hembra

Después de forjar, la pieza en bruto se gira mediante CNC para producir la cara de la cabeza, el hombro, la pieza en bruto de rosca, los chaflanes, los radios de transición y las características de relieve. El diámetro del hombro y su relación con el eje roscado son importantes porque el hombro puede actuar como superficie de apoyo, pivote o ubicación. JG utiliza puntos de referencia de mecanizado y sujeción de piezas controlados para mantener la concentricidad y al mismo tiempo proteger la cabeza forjada.

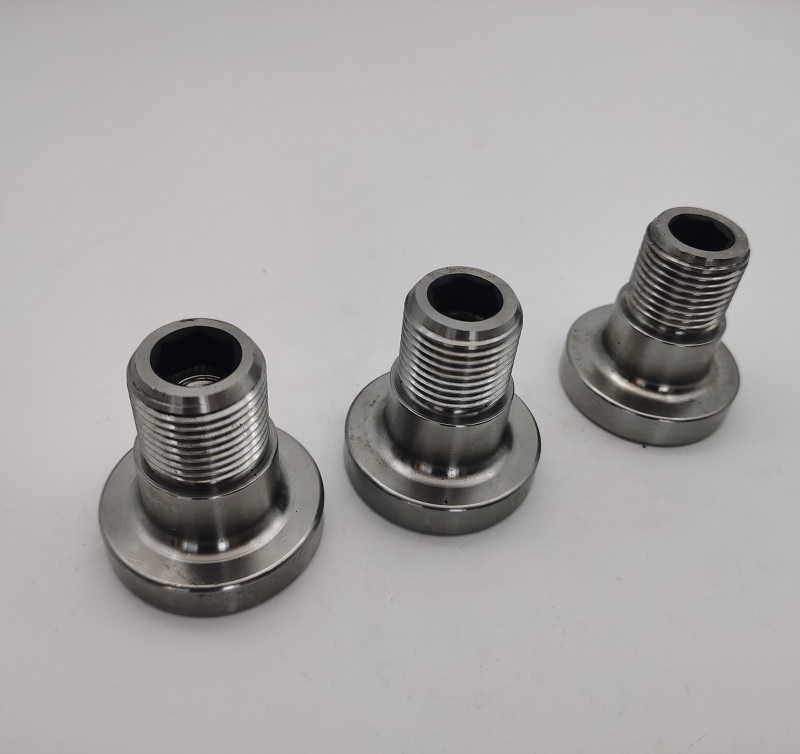

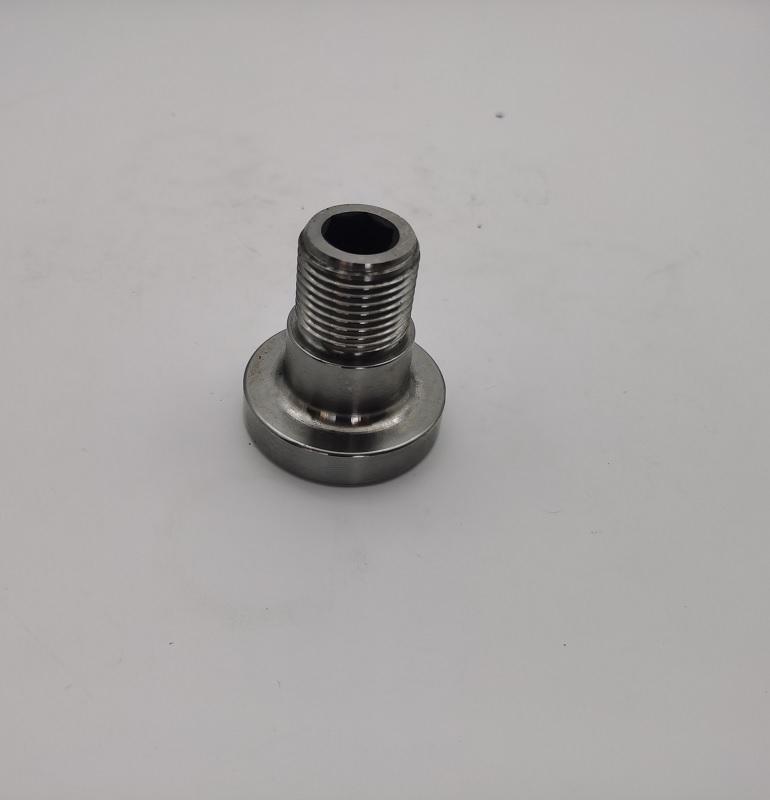

El hexágono hembra está mecanizado únicamente en el extremo roscado. Su tamaño, profundidad y alineación deben proporcionar un acoplamiento confiable de la herramienta sin debilitar la pared circundante. Se puede utilizar un relieve recortado opcional para limpiar las esquinas interiores del hexágono. Esta característica exige una estrecha coordinación entre el taladrado, el mecanizado del hexágono interno y la preparación de la rosca en bruto.

H1150/4 Endurecimiento por envejecimiento

ElPerno con hombro de acero inoxidable 17-4 PHse devuelve a la Condición A antes de endurecerse y luego se trata térmicamente a la Condición H1150/4. El ciclo de referencia es 1150°F durante cuatro horas seguido de enfriamiento por aire por debajo de 90°F. El rendimiento especificado incluye una resistencia a la tracción mínima de 135 ksi, un límite elástico mínimo de 110 ksi, una dureza de 31-35 HRC y una resistencia al impacto de 50 ft-lb.

El tratamiento térmico es más que una operación de dureza. Esto puede influir en la rectitud, el tamaño del hombro, el diámetro de la pieza bruta de rosca y el ajuste del hexágono interior. Para un rendimiento consistente de cadaPerno de hombro forjado 17-4 PH, JG considera el movimiento del tratamiento térmico en el plan de mecanizado y verifica las dimensiones críticas después del ciclo H1150/4. La identificación de lotes de tratamiento térmico se puede aplicar con un método de marcado de baja tensión para la trazabilidad de materiales y procesos.

Hilos enrollados después del endurecimiento

Un desafío importante en la fabricación es el hilo 1-12 UNF Clase 3A, que debe enrollarse después del endurecimiento. El laminado del hilo forma el perfil mediante un desplazamiento controlado en lugar de cortar material. Cuando se controla adecuadamente, produce una superficie de rosca suave y un flujo de grano favorable, lo que favorece la resistencia a la fatiga y una transferencia de carga constante.

Rodando un endurecidoPerno de hombro forjado 17-4 PHrequiere un diámetro preciso del hilo en bruto, matrices de laminación adecuadas y una fuerza de proceso estable. JG monitorea la pieza en bruto antes de enrollar e inspecciona el hilo terminado con calibres calibrados. El descentramiento de la rosca, el alivio y el área de avance de 30 grados también se controlan para evitar interferencias en el ensamblaje.

Desafíos clave de fabricación

• Flujo de grano forjado:La pieza en bruto debe llenar la geometría de la cabeza y el hombro conservando al mismo tiempo un margen de mecanizado adecuado.
• Concentricidad del hombro:El hombro grande debe permanecer alineado con el eje roscado 1-12 UNF.
• Estabilidad del tratamiento térmico:Los márgenes de mecanizado tienen en cuenta el movimiento dimensional durante el ciclo H1150/4.
• Laminación de hilo postendurecido:El tamaño del hilo en bruto y la fuerza de rodadura se controlan para un hilo funcional Clase 3A.
• Integridad del hexágono femenino:El tamaño del hexágono, la profundidad y el espesor de la pared deben equilibrar la transmisión de torsión y la resistencia de la pieza.
• Marcado de trazabilidad de bajo estrés:La identificación de lotes de tratamiento térmico se aplica sin crear concentraciones de tensiones dañinas.
• Transiciones sin rebabas:Los relieves de rosca, los bordes hexagonales internos y los radios de los hombros están acabados para un montaje seguro.

Proceso de fabricación

1. Verificación del material de acero inoxidable 17-4 PH
2. Forjado de precisión y preparación de piezas en bruto.
3. Torneado CNC de cabeza, hombro y pieza bruta de rosca
4. Taladrado y mecanizado de hexágonos hembra
5. Inspección de desbarbado y pretratamiento térmico.
6. Volver a la Condición A y endurecimiento por envejecimiento H1150/4
7. 1-12 UNF Clase 3A laminado de roscas después del endurecimiento
8. Marcado de identificación de lotes de baja tensión cuando sea necesario
9. Inspección dimensional, calibre de rosca y dureza.
10. Limpieza final y embalaje protector de exportación.

Inspección de calidad

Características críticas de laPerno de hombro forjado 17-4 PHse verifican con micrómetros, medidores de altura, medidores de rosca, durómetros y otros equipos calibrados. La inspección se centra en el diámetro y la longitud del hombro, el tamaño de la cabeza, la concentricidad, la geometría hexagonal hembra, la función de la rosca, los detalles del relieve y los resultados del tratamiento térmico. Los certificados de materiales, registros de tratamiento térmico e informes de inspección dimensional están disponibles según los requisitos del proyecto.

Aplicaciones

• Puertas industriales y sistemas de carga.
• Pivotes y varillajes para maquinaria pesada
• Conjuntos de control de movimiento
• Equipos hidráulicos y mecánicos.
• Conexiones de bisagra de alta carga
• Conjuntos estructurales OEM personalizados

¿Por qué elegir JG?

JG combina coordinación de forjado, mecanizado CNC de precisión, tratamiento térmico controlado y laminado de roscas en una ruta de producción gestionada. Esto es especialmente importante para piezas donde la resistencia, el ajuste del hombro y el rendimiento de la rosca dependen de la secuencia correcta de operaciones. Se puede proporcionar validación de prototipos, producción por lotes, trazabilidad de procesos y documentación de inspección para programas OEM.

Envíe a JG su dibujo, demanda anual y requisitos de inspección para obtener una cotización. ElPerno de hombro forjado 17-4 PH personalizadoSe puede fabricar según las dimensiones, marcas, condiciones de tratamiento térmico y requisitos de documentación de calidad especificados.
